Виды пластмасс, используемые в автомобилестроении: что важно, почему и как инженеры делают выбор.

Современный автомобиль примерно на 15-20 процентов состоит из пластика по весу и почти на 50 процентов по объему — и это соотношение постоянно увеличивается. И это не случайно. Каждый полимер занимает свое место, решая определенную инженерную задачу: снижение массы, термостойкость, герметизация соединений, изоляция напряжения. Обычно он справляется с задачей лучше, чем замененный им металл, и при этом обходится дешевле.

В этом руководстве отсутствует глоссарий полимеров. В нем рассматривается, какие пластмассы действительно используются в современных автомобилях и где они применяются, почему инженер выбирает нейлон вместо алюминия или PEEK вместо более дешевого сорта, как на практике работает выбор материалов и почему электромобили выводят высокоэффективные пластмассы из нишевых областей применения в крупномасштабное производство. Для тех, кто закупает прецизионные компоненты, услуги по обработке пластмасс на станках с ЧПУ могут напрямую преобразовать этот выбор материалов в готовые детали.

Почему автопроизводители предпочитают пластик металлу

Три силы постоянно вдавливают пластик всё глубже в кузов автомобиля.

Самый очевидный плюс – это вес. Каждый килограмм, сброшенный с автомобиля с двигателем внутреннего сгорания, улучшает топливную экономичность; в электромобиле это увеличивает запас хода или позволяет инженерам уменьшить размер батареи. Пластик обеспечивает реальную несущую способность при значительно меньшей массе, чем сталь. Стоимость детали занимает второе место. Литая под давлением облицовка бампера снимается с пресс-формы за считанные секунды – полностью сформированная, со встроенными крепежными элементами, без сварки или дополнительной обработки. И, наконец, геометрическая свобода: литье позволяет объединить восемь или десять штампованных и скрепленных деталей в одну, с ребрами, зажимами и сложными кривыми, которые невозможно получить из листового металла.

Компромисс заключается в том, что пластик не так хорошо впитывает механические воздействия, как металл. Нагрев размягчает его, длительная нагрузка вызывает деформацию, а воздействие химических веществ приводит к его разрушению в течение многих лет эксплуатации. Выбор пластика для автомобильной детали — это не просто выбор самой дешевой смолы, подходящей по форме. Речь идет о подборе полимера, точно соответствующего термическим, механическим, химическим и электрическим требованиям конкретного места.

Всё это объединяет одна ментальная модель: каждый пластиковый элемент в автомобиле — это ответ на определённое требование. Ничто не существует по умолчанию.

Пластиковые семьи, которые на самом деле управляют транспортным средством

В современных автомобилях используются десятки полимеров, но основную нагрузку несут четыре семейства. Для каждого из них важны три фактора: место применения , свойства, позволяющие ему выполнять эту функцию , и компромисс, на который вы соглашаетесь . Если разобраться с этими тремя факторами, то ориентироваться в остальном мире материалов станет намного проще.

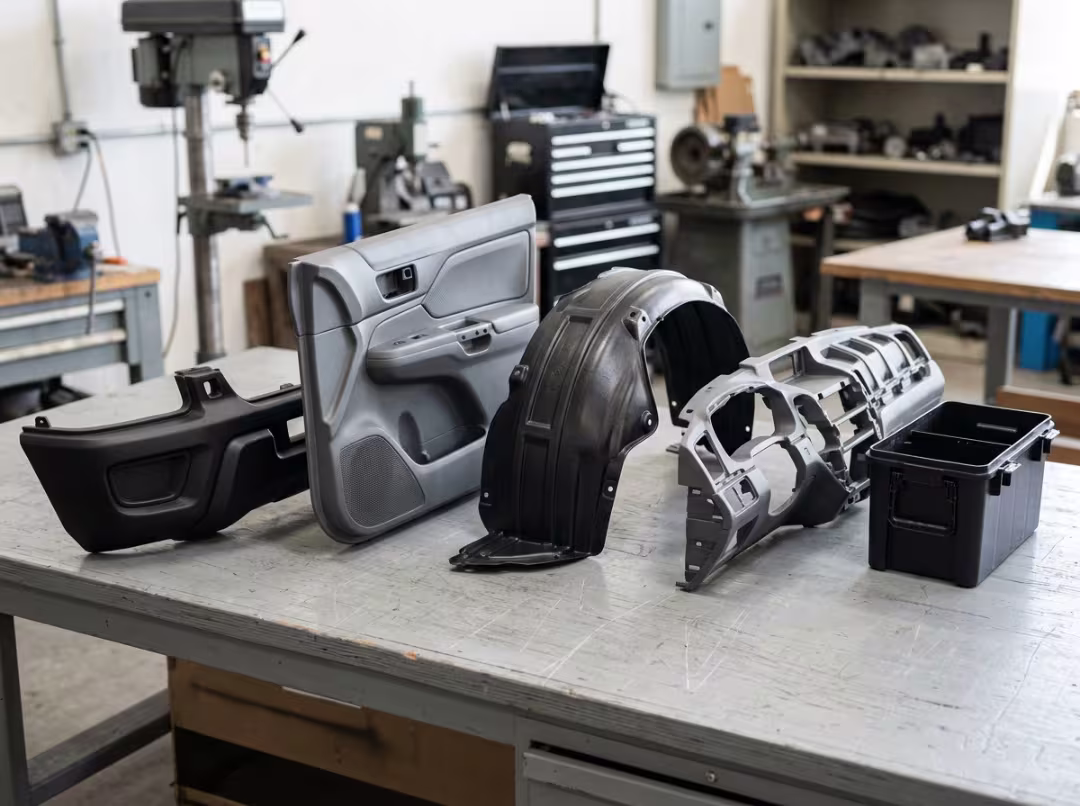

Полипропилен (ПП) — Король объёма

Полипропилен — это самый распространенный пластик в автомобилестроении, и, если знать, где искать, его можно найти повсюду: бамперы, крепления приборной панели, дверные панели, подкрылки, корпуса аккумуляторов, а также множество зажимов, кронштейнов и кожухов.

Доминирование полипропилена обусловлено непревзойденным балансом свойств, который трудно превзойти за такую ​​цену. Он недорог, легко формуется в очень большие детали, устойчив к влаге и большинству автомобильных жидкостей, а также выдерживает многократные изгибы без усталости — именно то, что нужно бамперу или дверной панели в течение многих лет воздействия ударов и вибрации. Его ограничение — жесткость. Ненаполненный полипропилен относительно мягкий, поэтому, когда деталь должна сохранять точную геометрию под нагрузкой, инженеры усиливают ее. Тальк обеспечивает стабильность размеров для внутренних конструкций; стекловолокно приближает его к полуконструкционным характеристикам.

В большинстве программ действует правило: начинайте с PP и переходите к более дорогим вариантам только тогда, когда PP явно не справляется со своей задачей. Именно такой подход по умолчанию объясняет, почему он занимает первое место по количеству комплектующих.

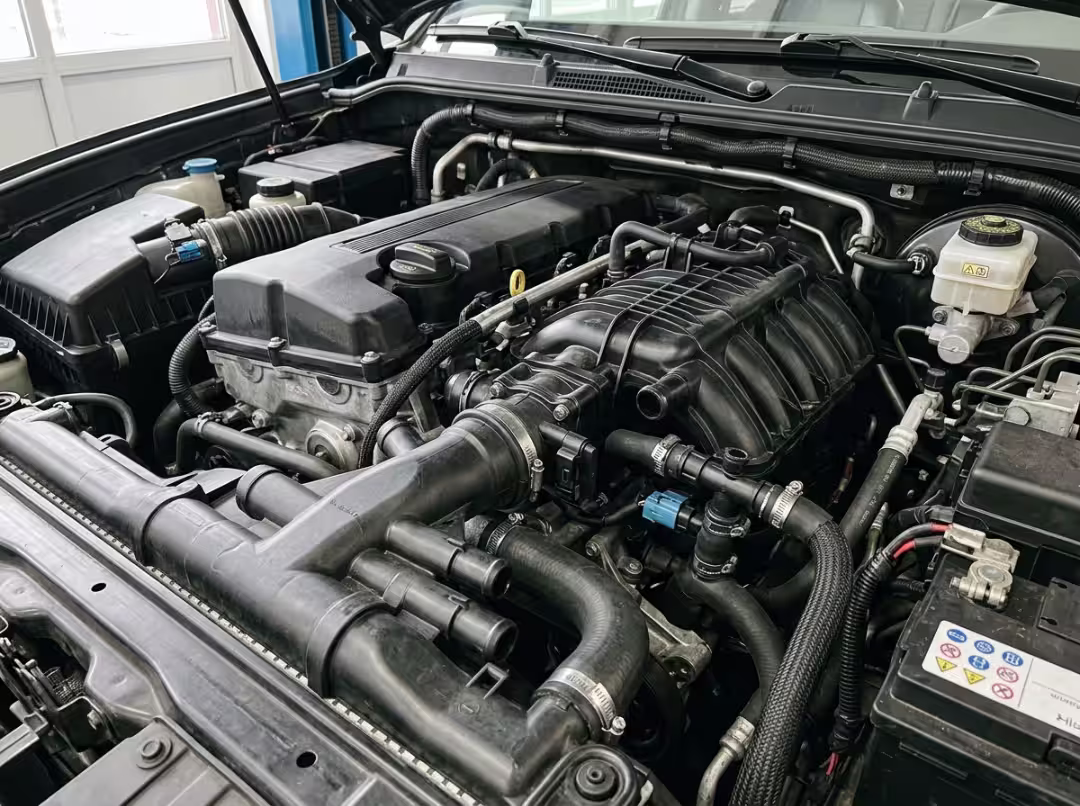

Нейлон (Пенсильвания) — Стандарт для подкапотного пространства

Нейлон — в технической терминологии полиамид — это материал, который инженеры используют, когда детали работают в условиях высоких температур и контактируют с агрессивными жидкостями: впускные коллекторы, крышки двигателя, соединители системы охлаждения, торцевые бачки радиатора, шестерни, втулки, звездочки распредвала.

Свойство, обеспечивающее нейлону такие возможности, — это сохранение прочности в условиях, которые быстро превосходят показатели более дешевых пластмасс. Он сохраняет прочность при воздействии моторного масла, охлаждающей жидкости и механических нагрузок в моторном отсеке. Армированные стекловолокном марки достигают уровня жесткости, сопоставимого с литым алюминием, при значительно меньшем весе.

Впускной коллектор наглядно демонстрирует всю суть вопроса. Десятилетиями он изготавливался из литого алюминия. Затем появились армированные стекловолокном нейлоновые марки, способные непрерывно работать при температуре 150°C и выше. Переход на них был оправдан по всем параметрам: меньший вес, более низкая стоимость производства, более гладкая внутренняя геометрия, упрощенная интеграция монтажных отверстий и портов для датчиков. Теперь впускной коллектор из армированного стекловолокном нейлона является базовым вариантом.

Недостатком является влагопоглощение — нейлон впитывает влагу, что может вызывать изменение размеров и свойств в процессе эксплуатации. Высокотемпературные марки также стоят дороже, чем обычные полимерные смолы. Инженеры решают обе проблемы, указывая правильный уровень наполнения в зависимости от фактической тепловой нагрузки, а не покупая детали с избыточными характеристиками.

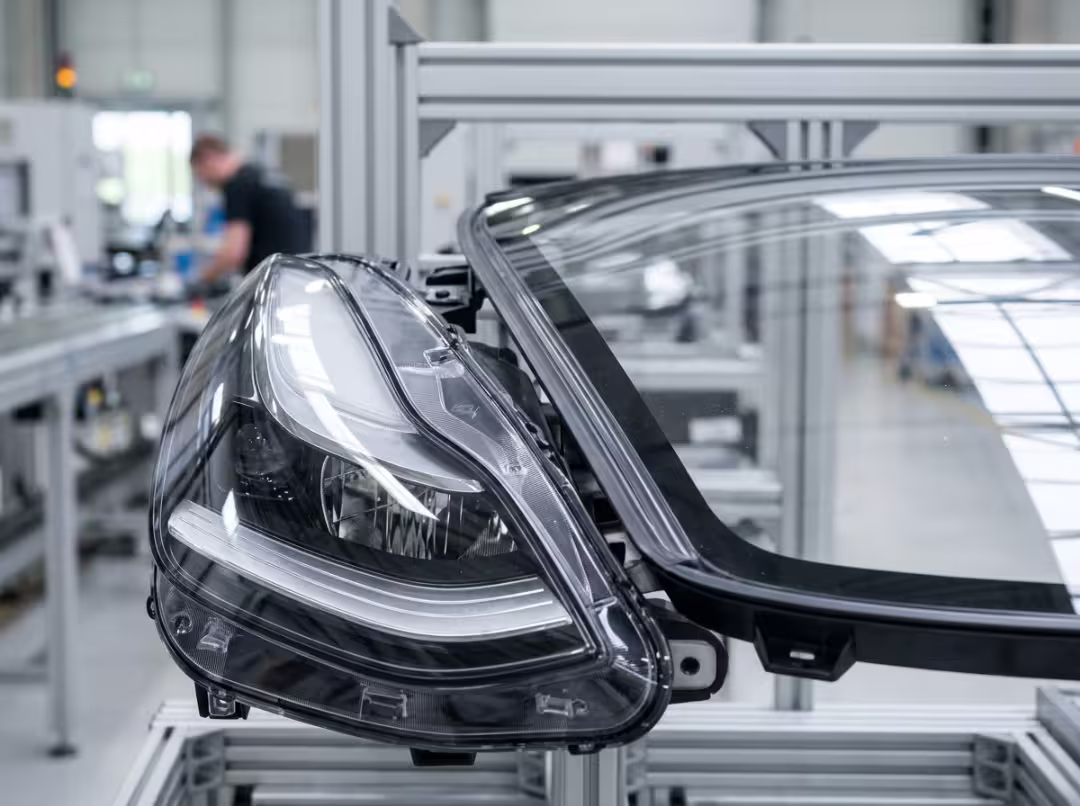

Поликарбонат (ПК) — Impact Plus Clarity

Поликарбонат находит свое место в деталях, которые должны быть одновременно оптически прозрачными и высокопрочными: линзы фар, корпуса задних фонарей, панорамные панели крыши, внутренняя отделка, подверженная ударным нагрузкам, и, все чаще, крышки аккумуляторных батарей электромобилей.

Его преимущество заключается в сочетании свойств, которым почти ничто другое не может сравниться: прозрачность, приближающаяся к стеклу, в сочетании с исключительной прочностью. Поликарбонатная линза фары выдерживает удары камней, которые разбили бы стекло, весит значительно меньше и принимает сложные аэродинамические формы. Там, где максимальная прочность может быть принесена в жертву упрощению обработки, стандартным решением является смесь поликарбоната и АБС-пластика: она более щадящая при формовке и хорошо подходит для отделки деталей интерьера.

Стоит отметить переход к использованию корпусов для электромобилей. Крышка аккумулятора должна защищать элементы от дорожного мусора и ударов, а также обеспечивать электрическую изоляцию. Один литой компонент из поликарбоната выполняет обе функции. Компромисс: чистый поликарбонат легко царапается и желтеет под воздействием УФ-излучения, поэтому внешние линзы по умолчанию покрываются твердым, устойчивым к УФ-излучению покрытием — дополнительный технологический этап, неизбежный в данной области.

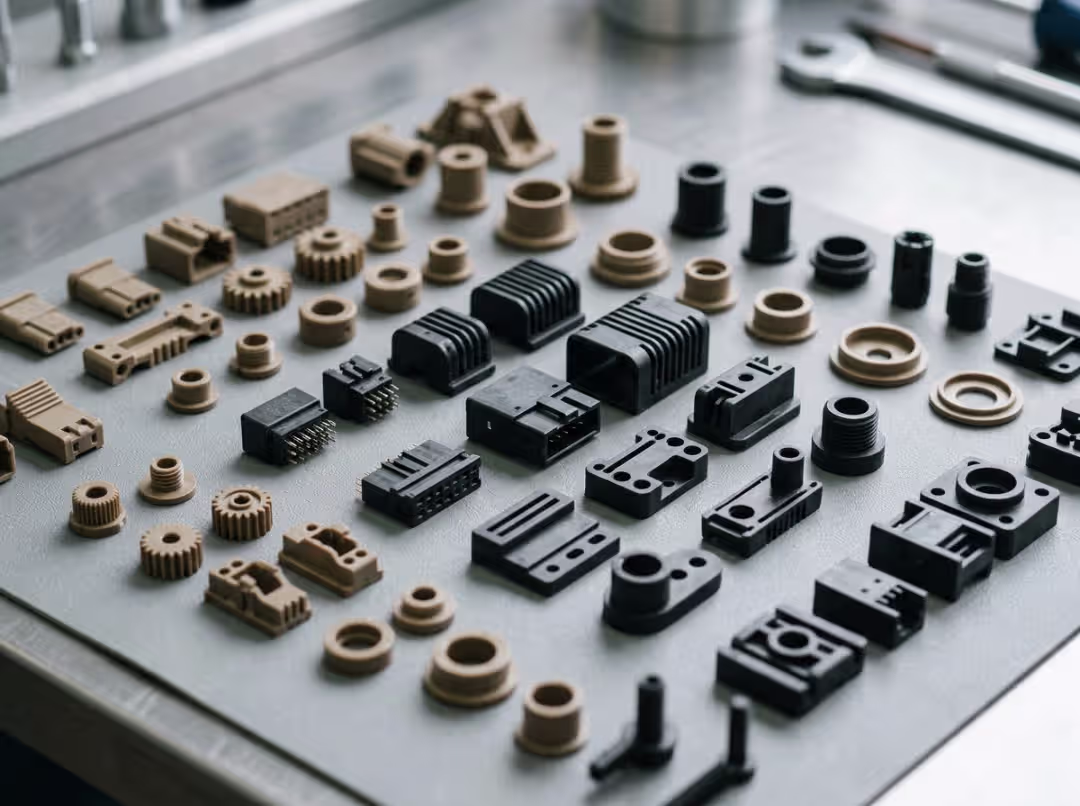

PEEK и PPS — Когда ничего больше не выживает

Полиэфирэфиркетон (PEEK) и полифениленсульфид (PPS) занимают лидирующие позиции в линейке автомобильных пластмасс по своим эксплуатационным характеристикам. Именно эти материалы используются в тех случаях, когда стандартные конструкционные пластмассы размягчаются, разбухают или полностью выходят из строя: упорные шайбы трансмиссии, втулки турбокомпрессоров, системы изоляции двигателей, компоненты топливной системы, корпуса термостатов, соединители шин электромобилей.

Причина, по которой они получают такие заказы, проста: они выдерживают нагрузки, с которыми не справляются другие пластмассы. PEEK сохраняет свои свойства при непрерывной эксплуатации при температурах значительно выше 250°C и устойчив практически ко всем автомобильным жидкостям. PPS обеспечивает аналогичную химическую стойкость, сохраняет жесткость при высоких температурах и легко формуется в детали с высокой точностью.

Цена является определяющим фактором. Оба полимера могут стоить во много раз дороже нейлона, поэтому они используются только там, где отказ действительно недопустим — например, в изоляционной пленке двигателя, которая не может закоротить, в разъеме, который не должен размягчаться, или в подшипниковой поверхности, подвергающейся постоянному нагреву. Инженеры выбирают PEEK не потому, что он лучше выглядит в технической документации. Они выбирают его потому, что ничто более дешевое не выдерживает фактического рабочего цикла. Именно этот расчет позволяет использовать PEEK и PPS в производстве аккумуляторов для электромобилей и высоковольтных систем.

Остальные, сгруппированные по Иову

Четыре вышеупомянутые группы полимеров охватывают большую часть рассуждений. Остальные полимеры проще понять с точки зрения их функций.

• Системы подачи жидкостей и внутреннее устройство: ABS обеспечивает жесткую, пригодную для покраски поверхность приборных панелей, консолей и внутренних элементов отделки. HDPE используется для топливных баков и бачков омывателя, где низкая проницаемость и химическая стойкость имеют первостепенное значение. ПВХ покрывает жгуты проводов и гибкие внутренние обшивки, имеющие мягкую или жесткую структуру в зависимости от области применения.
• Точное перемещение и электротехника: Ацеталь (ПОМ) Обеспечивает низкое трение и износостойкость в механизмах стеклоподъемников, ремней безопасности и защелок. Полиэфиры ПЭТ и ПБТ устойчивы к нагреву и ползучести в разъемах и корпусах датчиков. ПММА обеспечивает устойчивость к царапинам в световодах и линзах, необходимых для современных светодиодных систем.
• Конструкция и герметизация: Пенополиуретан используется для изготовления подушек сидений, подголовников и звукоизоляции. SMC и BMC — термореактивные полиэфирные смолы, армированные стекловолокном, — прессуются в жесткие панели кузова и структурные лотки для батарей. Эпоксидная смола склеивает узлы и изолирует платы ЭБУ. EPDM, TPO и TPV используются для уплотнителей, шлангов, герметиков и мягкой внешней обшивки.

Композиты, армированные волокнами: когда пластик заменяет конструкционную сталь.

Композитные материалы сочетают полимерную матрицу с армирующими волокнами, что позволяет получать материалы, по прочности сопоставимые со сталью, но при этом значительно меньшие по весу. Выбор волокон почти всегда зависит от бюджета.

Стекловолокно — это практичное усовершенствование. Оно усиливает кузовные панели из SMC-пластика, рессоры и несущие кронштейны, повышая жесткость и амортизацию ударов при стоимости, сопоставимой с массовым производством. Кроме того, оно не подвержено коррозии, что важно на рынках с высокой концентрацией соли, где сталь теряет свои позиции зимой за зимой. Для деталей, которые должны превосходить обычный пластик по характеристикам без заоблачных цен, стекловолокно обычно является оптимальным решением.

Углеродное волокно — это совсем другая история. Оно позволяет снизить массу на 50–60 процентов по сравнению с аналогичными стальными конструкциями и используется в панелях крыши, карданных валах, аэродинамических элементах кузова и цельнолитых монококовых шасси. Инженерная обоснованность сильна. Экономическая — нет, по крайней мере, для массового производства. Стоимость материала и трудоемкий процесс укладки ограничивают применение углеродного волокна суперкарами, премиальными электромобилями и автоспортом. Фактором, определяющим использование волокна, никогда не были его свойства. Всегда была цена, и экономическая целесообразность определяет, где именно углеродное волокно появится в серийном производстве.

Как автопроизводители на самом деле выбирают материал

Выбор материалов — это процесс исключения, а не процесс определения предпочтений. Каждое требование в спецификации исключает кандидатов из списка, пока один материал не удовлетворит всем ограничениям и при этом не будет соответствовать целевому показателю стоимости. Последовательность действий объясняет, почему автомобили строятся именно так.

Фильтры, примерно в том порядке, в котором они принимают решения:

• Тепловой режим. Где находится эта деталь и при какой температуре она эксплуатируется? В моторном отсеке температура регулярно превышает 150°C; приборные панели подвергаются длительному воздействию прямых солнечных лучей. Одна только температура исключает использование большинства стандартных пластмасс под капотом, прежде чем будут учтены какие-либо другие факторы.
• Механическая нагрузка. Способна ли деталь поглощать удары, выдерживать длительные нагрузки или противостоять ползучести в течение десяти лет? Это отличает действительно прочные материалы от тех, которые просто жесткие.
• Химическое воздействие. Топливо, масло, охлаждающая жидкость, тормозная жидкость и дорожная соль быстро разрушают некоторые полимеры. Материал, прошедший все остальные испытания, бесполезен, если со временем его разрушает окружающая жидкость.
• Электрические свойства. В случае компонентов электромобилей диэлектрическая прочность и огнестойкость часто являются первым, а не последним критерием отбора. Неисправность в этом случае означает риск возгорания или потерю управления автомобилем, а не просто поломку кронштейна.
• Стоимость и время выполнения заказа. Независимо от того, какие технические препятствия будут преодолены, продукт все равно должен быть пригоден для серийного производства по цене, которую программа сможет себе позволить. Термопласты формуются за секунды. Термореактивные пластмассы отверждаются медленнее и стоят дороже за цикл, что исключает их из рассмотрения, даже если их материальные свойства соответствуют требованиям.

Наглядный пример это наглядно демонстрирует. Рассмотрим впускной коллектор двигателя. Сначала термофильтр: постоянное воздействие температур под капотом выше 150°C немедленно исключает использование полипропилена (PP), АБС-пластика (ABS) и большинства обычных полимерных смол. Затем химическое воздействие — длительный контакт с горячими парами масла и охлаждающей жидкостью — сужает круг до конструкционных пластмасс. Механическая нагрузка: коллектор сохраняет точную геометрию под воздействием импульсов давления и вибрации двигателя, что указывает на использование армированного материала. Затем, стоимость: PEEK легко выдерживает любой фильтр, но он слишком дорог для коллектора, когда армированный стекловолокном нейлон отвечает всем требованиям и экономически выгоден при массовом производстве. Один материал остается нетронутым. Вот почему коллектор сделан из нейлона, а не из алюминия или PEEK.

Как электромобили меняют структуру материалов

Электромобили меняют ландшафт автомобильных пластмасс быстрее, чем любые другие изменения за последнее время, и причины этого носят структурный, а не косметический характер. Электромобили создают тепловые и электрические проблемы, которых никогда не было у автомобилей с двигателями внутреннего сгорания, и они присваивают конкретное денежное значение каждому сэкономленному килограмму.

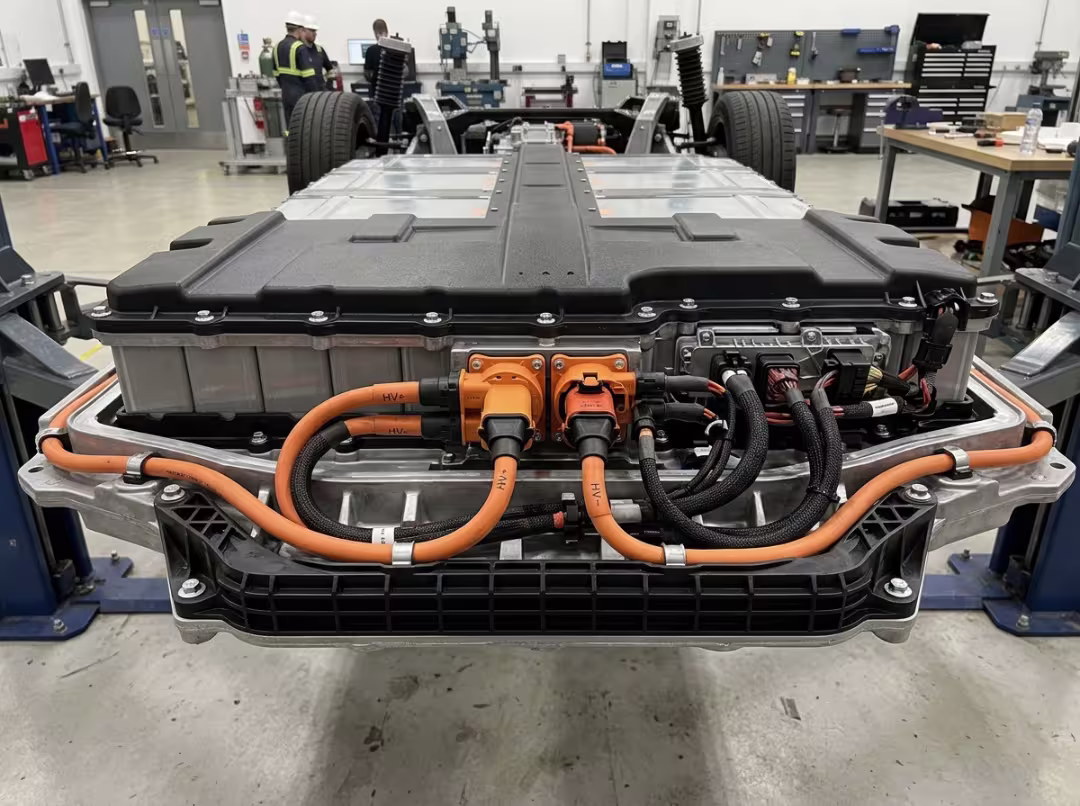

Изменения наглядно демонстрируются в корпусах батарейных блоков. Батарея выделяет тепло во время работы, должна противостоять тепловому разгону и защищать сотни элементов от ударов и дорожного мусора. Это требует использования огнестойких, термостойких материалов, сохраняющих свои свойства при длительной нагрузке. Поликарбонат, ППС и специальные огнестойкие марки ПП используются в корпусах и кожухах батарей именно по этой причине. Один компонент, изготовленный методом литья под давлением, может обеспечить защиту от ударов и электрическую изоляцию в одном изделии, заменяя тем самым более тяжелую и сложную металлическую конструкцию.

Высоковольтные системы еще больше усложняют задачу. Корпуса элементов питания, фитинги охлаждающих линий и высоковольтные разъемы работают при напряжениях и температурах, с которыми обычные конструкционные пластики не могут надежно справляться. PEEK, PPS и PEI сохраняют свои механические и диэлектрические свойства при длительной нагрузке и противостоят риску образования дорожек и дуговых разрядов, связанным с высоким напряжением. Размягчение или проведение тока через изолятор на уровне элемента питания – это не недостаток производительности, а угроза безопасности. Более высокая стоимость – это требование проектирования. Именно поэтому PEEK и PPS перешли из специализированного оборудования в серийное производство электромобилей.

Снижение веса связывает воедино оба аспекта. В автомобиле с двигателем внутреннего сгорания уменьшение массы незначительно повышает эффективность. В электромобиле каждый сэкономленный килограмм либо увеличивает запас хода, либо позволяет использовать меньшую и более дешевую батарею для достижения того же целевого запаса хода. Эта арифметика меняет обоснование стоимости передовых материалов. Композиты и армированные марки, которые ранее были нерентабельны, начинают приобретать финансовый смысл, когда альтернативой является увеличение количества аккумуляторных элементов. В результате электрификация выводит высокоэффективные и огнестойкие пластмассы из мелкосерийного специализированного применения в массовое производство, и этот процесс все еще продолжается.

Краткое справочное сравнение

Приведенная ниже таблица является диагностическим инструментом, а не заменой приведенным выше рассуждениям о выборе материала. Правильный материал всегда зависит от конкретных требований к детали и ее расположения в автомобиле.

Если два материала имеют схожие показатели в этом разделе, вернитесь к фильтрам выбора в предыдущем разделе. Решение почти всегда зависит от условий окружающей среды, воздействия химических веществ или стоимости при больших объемах производства.

Часто задаваемые вопросы

Какой вид пластика чаще всего используется в автомобилях?
Полипропилен, безусловно, вне конкуренции. Он недорог, хорошо формуется в крупные детали и устойчив к усталости и воздействию химических веществ — именно это сочетание делает его основным материалом для бамперов, внутренней отделки, дверных панелей и компонентов систем перекачки жидкостей. Инженеры начинают с полипропилена и переходят к другим материалам только тогда, когда он уже не соответствует требованиям.

В чём практическая разница между термопластиком и термореактивным пластиком?
Термопласты размягчаются при нагревании и затвердевают при охлаждении — они быстро формуются, могут быть повторно расплавлены и, как правило, подлежат переработке. Типичными примерами являются полипропилен и нейлон. Термореактивные пластмассы отверждаются в результате необратимой химической реакции, остаются твердыми при повторном нагреве и хорошо подходят для высокотемпературных конструкционных применений, таких как кузовные панели из SMC-материалов. Они перерабатываются медленнее и гораздо сложнее поддаются переработке.

Почему в электромобилях используется больше высокоэффективных пластмасс, чем в автомобилях с двигателями внутреннего сгорания?
Поскольку режимы отказов более серьезны. Аккумуляторные батареи выделяют тепло и требуют огнестойкости. Высоковольтные системы требуют материалов с высокими диэлектрическими свойствами, способных выдерживать длительные тепловые нагрузки. PEEK, PPS и PEI соответствуют этим требованиям, в то время как стандартные конструкционные пластики размягчатся или создадут риск короткого замыкания. Чувствительность запаса хода электромобиля к массе также делает затраты на передовые материалы более оправданными, чем в случае с программами по производству двигателей внутреннего сгорания.

Оправдывают ли затраты на детали из углеволокна для обычных водителей?
При нынешних ценах это случается редко. Экономия массы на 50-60 процентов по сравнению со сталью имеет решающее значение в автоспорте и премиальных электромобилях, где показатели производительности или запаса хода оправдывают затраты. В массовых автомобилях композитные материалы, армированные стекловолокном, обеспечивают большую часть жесткости и коррозионной стойкости при значительно меньших затратах.

Можно ли перерабатывать автомобильный пластик по окончании срока службы автомобиля?
Большинство термопластов подлежат переработке. Полипропилен, АБС-пластик и нейлон могут быть переработаны и восстановлены, и автопроизводители все чаще учитывают это при проектировании, указывая в качестве параметров однокомпонентные конструкции, упрощающие сортировку. Термореактивные пластмассы и многокомпонентные композиты сложнее перерабатывать, поэтому стратегии проектирования с использованием мономатериалов и целевые показатели содержания переработанных материалов становятся стандартными требованиями программ в отрасли.

Заключение

Пластиковые детали в автомобиле — это не взаимозаменяемые наполнители. Полипропилен и нейлон справляются с повседневными нагрузками. Поликарбонат, PEEK и PPS решают более сложные задачи — удары, экстремальные температуры, высокое напряжение. Композиты и эластомеры заполняют структурные и герметизирующие зазоры. Каждый материал используется потому, что он является наилучшим доступным решением для заданных требований, выбранным в процессе отбора с учетом таких факторов, как тепловые нагрузки, механическая нагрузка, химическое воздействие, электрические характеристики и стоимость.

Этот набор материалов не останется неизменным. Электрификация и постоянное стремление к снижению массы автомобилей вытесняют высокоэффективные и огнестойкие пластмассы из специализированных ниш в массовое производство. Материал, используемый сегодня под капотом, будет отличаться от того, который будет использоваться через пять лет. При выборе детали начинайте с требований, пропускайте их через фильтры и позвольте ограничениям сделать выбор.
