Les opérations de fraisage jouent un rôle crucial dans la fabrication, permettant la création de pièces précises et complexes pour divers secteurs. Ce guide simplifie le processus en le décomposant en étapes faciles à comprendre, vous permettant ainsi de maîtriser le fraisage en toute confiance.
Que sont les opérations de fraisage ?
Définition et objectif du broyage
Les opérations de fraisage consistent à retirer de la matière d'une pièce à l'aide de fraises rotatives. Cette méthode de fabrication soustractive permet de façonner et de personnaliser des matériaux tels que le métal, le plastique ou le bois pour en faire des composants précis. Le fraisage répond à de nombreuses applications, de la création de surfaces planes et de contours complexes au perçage de trous et à la découpe de rainures. Des secteurs comme l'aérospatiale, l'automobile et la construction font largement appel au fraisage pour produire des pièces aux tolérances serrées et aux géométries complexes. Grâce à leur polyvalence et à leur précision, les opérations de fraisage jouent un rôle crucial dans la fabrication moderne, permettant la production d'une large gamme de composants, des petites pièces mécaniques aux éléments structurels importants.
Composants clés d'une fraiseuse
Une fraiseuse est composée de plusieurs composants essentiels qui fonctionnent ensemble pour un enlèvement de matière précis et efficace. Comprendre ces composants permet aux opérateurs d'optimiser les capacités de la machine :
- BrocheLa broche maintient et fait tourner l'outil de coupe, fournissant la vitesse et le couple nécessaires à l'enlèvement de matière. Sa stabilité et sa précision influencent directement la qualité de la pièce finie.
- Outil À Couper: L'outil de coupe, souvent en acier rapide ou en carbure, effectue l'enlèvement de matière. Différents outils, tels que fraises en bout, les fraises à surfacer et les perceuses sont utilisées en fonction de l'opération et du matériau.
- Table de travailLa table de travail soutient la pièce, permettant un positionnement précis. Les opérateurs peuvent ajuster la table selon les axes X, Y et Z pour obtenir la coupe souhaitée.
- Colonne et baseLa colonne assure le support structurel de la machine, tandis que la base assure sa stabilité pendant le fonctionnement. Ensemble, ils minimisent les vibrations et préservent la précision.
- Panneau de configuration:Les fraiseuses modernes comprennent souvent un panneau de commande pour la programmation et le suivi des opérations. Les systèmes CNC (commande numérique par ordinateur) permettent l'automatisation et la usinage de précision.
- Mécanisme d'alimentation:Le mécanisme d'alimentation déplace la pièce ou l'outil de coupe à une vitesse contrôlée, garantissant un enlèvement de matière constant et finition de surface.
En combinant ces composants, les fraiseuses offrent la précision et la flexibilité nécessaires à un large éventail d'applications de fabrication. Qu'il s'agisse de créer des prototypes ou de produire des pièces en série, les opérations de fraisage restent un élément essentiel de la production industrielle.
Types d'opérations de fraisage simplifiés
Opérations de fraisage de base

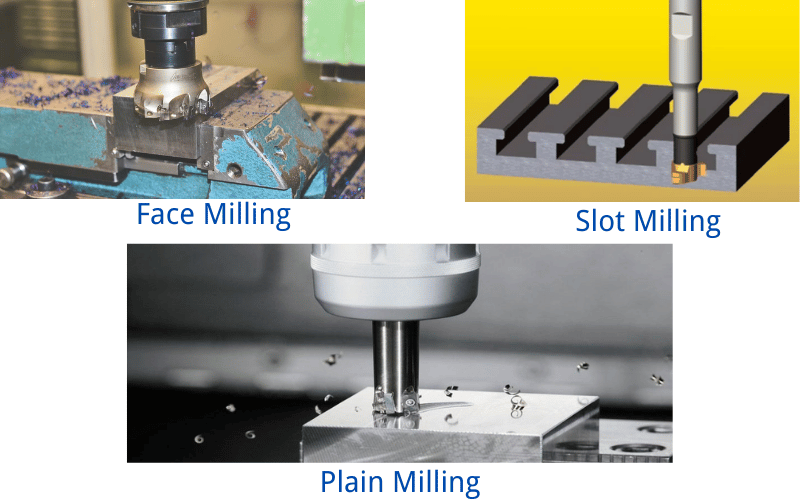

Les opérations de fraisage de base constituent la base de l'usinage et sont largement utilisées dans tous les secteurs. Ces procédés se concentrent sur la création de surfaces planes, de rainures et de formes simples.
- Fraisage de faceCette opération consiste à enlever de la matière à la surface d'une pièce pour obtenir une finition lisse et plane. Elle utilise un outil de coupe à dents multiples et est idéale pour préparer les surfaces en vue d'un usinage ou d'un assemblage ultérieur. Les applications courantes incluent la création de faces planes sur des blocs ou des plaques métalliques.
- Fraisage ordinaireÉgalement appelé fraisage de brames, ce procédé enlève de la matière sur toute la longueur de la pièce. Il utilise un outil de coupe cylindrique et est idéal pour l'usinage de grandes surfaces planes. Les industries ont souvent recours au fraisage simple pour les composants structurels et les embases de machines.
- Fraisage de rainuresLe fraisage de rainures crée des rainures ou des fentes dans une pièce. Il utilise une fraise spécialisée pour obtenir des largeurs et des profondeurs précises. Cette opération est essentielle pour des applications telles que les rainures de clavette, les rainures en T et les canaux dans les pièces mécaniques.
Opérations de fraisage avancées
Les opérations de fraisage avancées traitent des géométries et des angles plus complexes, ce qui les rend adaptées aux applications spécialisées.
- Fraisage angulaireLe fraisage angulaire permet d'usiner des surfaces selon des angles spécifiques, souvent à l'aide d'une fraise à angle unique. Cette opération est idéale pour créer des chanfreins, des biseaux et des arêtes inclinées sur les pièces. Elle est couramment utilisée dans les industries aérospatiale et automobile pour la fabrication de composants de précision.
- Fraisage de formeLe fraisage de forme utilise des fraises de forme spéciale pour produire des profils complexes, tels que des formes concaves, convexes ou irrégulières. Cette opération est essentielle pour la création de moules, d'outils et de pièces décoratives.
- Fraisage d'engrenagesLe fraisage d'engrenages produit des engrenages en taillant des dents dans une pièce. Il utilise des fraiseuses spécialisées ou des programmes CNC pour obtenir des dimensions précises. Des industries comme l'automobile et la robotique font appel au fraisage d'engrenages pour des systèmes mécaniques hautes performances.
Opérations de fraisage spécialisées
Les opérations de fraisage spécialisées répondent à des exigences uniques, telles que des pièces miniatures ou des formes 3D complexes.
- Micro-fraisageLe micro-fraisage vise à créer des détails extrêmement petits et précis. Il utilise des broches à grande vitesse et de minuscules outils de coupe, ce qui le rend idéal pour dispositifs médicaux, électronique et composants micromécaniques.
- Fraisage FAOLe fraisage FAO (Fabrication Assistée par Ordinateur) utilise la technologie CNC pour produire des formes 3D complexes. Il automatise le processus, garantissant une précision et une répétabilité élevées. Le fraisage FAO est largement utilisé dans des secteurs tels que l'aérospatiale, le dentaire et le prototypage.
- Fraisage hélicoïdalLe fraisage hélicoïdal crée des rainures ou des filetages hélicoïdaux sur une pièce. Il utilise une combinaison de mouvements rotatifs et linéaires pour obtenir la forme souhaitée. Cette opération est essentielle pour la fabrication de vis, de boulons et d'engrenages hélicoïdaux.
Tableau récapitulatif des opérations de fraisage
| Type | Interet | Applications courantes |
|---|---|---|
| Fraisage de face | Crée des surfaces planes avec une finition lisse. | Blocs métalliques, plaques et préparation de surface. |
| Fraisage ordinaire | Machines de grandes surfaces planes. | Composants structurels, bases de machines. |
| Fraisage de rainures | Coupe des rainures ou des fentes avec précision. | Rainures de clavette, rainures en T, canaux. |
| Fraisage angulaire | Coupe les surfaces à des angles spécifiques. | Chanfreins, biseaux, bords inclinés. |
| Fraisage de forme | Produit des profils et des formes complexes. | Moules, matrices, pièces décoratives. |
| Fraisage d'engrenages | Coupe les dents des engrenages avec précision. | Engrenages automobiles, systèmes robotiques. |
| Micro-fraisage | Crée des fonctionnalités extrêmement petites et précises. | Dispositifs médicaux, électronique, micro-pièces. |
| Fraisage FAO | Produit des formes 3D complexes à l'aide de la CNC. | Aérospatiale, dentaire, prototypage. |
| Fraisage hélicoïdal | Coupe des rainures hélicoïdales ou des filetages. | Vis, boulons, engrenages hélicoïdaux. |
En regroupant ces opérations en catégories de base, avancées et spécialisées, vous pouvez mieux comprendre leurs objectifs et leurs applications, ce qui facilite le choix du processus adapté à votre projet.
Comment choisir la bonne opération de fraisage
Tenez compte du type de matériau
Le type de matériau que vous prévoyez d'usiner joue un rôle important dans le choix de l'opération de fraisage appropriée. Les matériaux plus tendres, comme aluminium Les matériaux plus durs, comme l'acier ou le plastique, nécessitent moins d'effort de coupe et peuvent être usinés efficacement grâce à des opérations simples comme le surfaçage ou le fraisage. titane, nécessitent des outils plus robustes et des techniques avancées comme le fraisage angulaire ou de forme pour obtenir les résultats souhaités. De plus, certains matériaux, comme les composites ou la céramique, peuvent nécessiter des fraises spécialisées ou des vitesses d'avance plus lentes pour éviter les dommages ou l'usure de l'outil. Adaptez toujours l'opération de fraisage aux propriétés du matériau, notamment sa dureté, sa ductilité et sa conductivité thermique, afin de garantir des performances optimales et une longévité optimale de l'outil.
Évaluer la précision et la finition de surface souhaitées
Les exigences de précision et d'état de surface influencent fortement le choix de l'opération de fraisage. Pour les applications exigeant des tolérances strictes, comme les composants aéronautiques ou médicaux, des opérations avancées comme le fraisage de forme ou le fraisage d'engrenages offrent la précision requise. Ces méthodes permettent d'obtenir des détails complexes et des finitions lisses, garantissant ainsi le respect de spécifications strictes par la pièce. En revanche, si le projet autorise des tolérances plus souples, des opérations simples comme le fraisage lisse ou le rainurage peuvent suffire. Tenez compte de l'utilisation finale de la pièce et de la nécessité éventuelle de procédés de finition supplémentaires, tels que le polissage ou le revêtement, pour répondre aux exigences esthétiques ou fonctionnelles.
Évaluer la complexité de la conception
La complexité de votre conception détermine si vous avez besoin d'opérations de fraisage basiques, avancées ou spécialisées. Les conceptions simples avec des surfaces planes ou des arêtes droites peuvent être usinées efficacement par surfaçage ou fraisage simple. En revanche, les géométries complexes, telles que les profils courbes, les arêtes angulaires ou les rainures hélicoïdales, nécessitent des techniques avancées comme le fraisage angulaire, le fraisage de forme ou le fraisage hélicoïdal. Pour les formes 3D très complexes, le fraisage FAO offre la précision et l'automatisation nécessaires pour gérer les conceptions complexes. Analysez systématiquement les caractéristiques de la conception, notamment les contre-dépouilles, les contours et les géométries internes, afin de sélectionner l'opération la plus adaptée.
Tenir compte du volume et du coût de production
Le volume de production et les contraintes budgétaires influencent considérablement le choix de l'opération d'usinage. Pour la production en petite série ou le prototypage, l'usinage CNC offre flexibilité et rentabilité, car il élimine le recours à un outillage coûteux. Des opérations comme le rainurage ou le micro-fraisage sont efficaces pour les petites séries ou les pièces sur mesure. En revanche, la production en grande série bénéficie souvent de procédés plus automatisés, comme le fraisage FAO, qui réduisent les temps de cycle et garantissent la régularité sur de grandes quantités. Afin d'optimiser votre budget, veillez à toujours équilibrer les coûts initiaux d'outillage et de configuration machine avec les économies à long terme réalisées grâce à des méthodes de production efficaces.
En prenant soigneusement en compte le type de matériau, les exigences de précision, la complexité de la conception et le volume de production, vous pouvez sélectionner l'opération d'usinage la plus efficace pour votre projet. Cette approche garantit des résultats de haute qualité tout en maîtrisant les coûts et les délais.
Erreurs courantes à éviter lors du fraisage
Négliger la sélection appropriée des outils
L'une des erreurs les plus courantes en fraisage consiste à utiliser un outil de coupe inadapté au matériau ou à l'opération. Par exemple, l'utilisation d'un outil en acier rapide sur des métaux durs comme le titane peut entraîner une usure rapide et des résultats médiocres. De même, le choix d'un outil dont le diamètre ou la géométrie sont incorrects peut compromettre la précision et l'état de surface. Pour éviter cela, il est essentiel d'adapter le matériau et la conception de l'outil à la matière de la pièce et à l'opération de fraisage. Les outils en carbure conviennent parfaitement aux métaux durs, tandis que l'acier rapide convient aux matériaux plus tendres. De plus, assurez-vous que la géométrie de l'outil, comme le nombre de goujures et l'angle de coupe, est conforme aux exigences de l'opération.
Ignorer les vitesses et les avances appropriées
Des vitesses de broche et des avances incorrectes peuvent entraîner divers problèmes, allant d'une mauvaise finition de surface à une usure excessive de l'outil, voire à des dommages à la pièce. Une vitesse de broche trop élevée sur des matériaux durs génère de la chaleur, ce qui peut émousser l'outil et déformer la pièce. À l'inverse, une avance lente sur des matériaux tendres peut entraîner des vibrations et des coupes irrégulières. Les débutants doivent consulter les recommandations du fabricant concernant les vitesses et les avances en fonction du matériau et de l'outil utilisés. Ajustez ces paramètres au besoin pendant l'opération pour maintenir des conditions de coupe optimales.
Ignorer la configuration et l'alignement de la pièce
Un réglage incorrect de la pièce entraîne souvent des coupes imprécises, des surfaces irrégulières, voire des dommages à la machine. Les débutants bâclent parfois le réglage, ne fixant pas fermement la pièce ou ne l'alignant pas correctement avec les axes de la machine. Utilisez toujours des serre-joints, des étaux ou des fixations appropriés pour maintenir la pièce fermement. Vérifiez l'alignement à l'aide d'un comparateur ou d'un palpeur de bord pour garantir la précision. Prendre le temps de régler correctement la pièce permet d'éviter des erreurs coûteuses et de garantir des résultats constants.
Négliger l'entretien des outils
Des outils émoussés ou endommagés peuvent ruiner une opération de fraisage en produisant des coupes de mauvaise qualité et en augmentant le risque de casse. De nombreux débutants négligent l'importance d'une inspection et d'un entretien réguliers des outils. Vérifiez toujours l'état des outils avant de commencer un travail. Remplacez rapidement les outils émoussés pour maintenir l'efficacité de coupe et éviter d'endommager la pièce. Un stockage et un nettoyage appropriés des outils prolongent également leur durée de vie et améliorent leurs performances.
Ne pas planifier la séquence de fraisage
Se lancer dans une opération de fraisage sans plan clair est souvent source d'inefficacité et d'erreurs. Par exemple, l'usinage de détails profonds avant l'usinage des surfaces environnantes peut entraîner instabilité et imprécisions. Les débutants doivent planifier soigneusement la séquence des opérations, en commençant par des coupes grossières pour enlever la matière en vrac et en terminant par des coupes précises pour les détails et l'état de surface. Un plan bien pensé garantit des opérations plus fluides et de meilleurs résultats.
Conseils pour les débutants
Pour éviter ces erreurs courantes, les débutants doivent suivre ces conseils pratiques :
- Commencez par des projets simples: Commencez par des conceptions simples pour renforcer votre confiance et comprendre les bases du fraisage.
- Apprendre les paramètres de la machine: Familiarisez-vous avec les commandes, les vitesses et les avances de la machine pour optimiser les performances.
- Utiliser des outils de qualité:Investissez dans des outils de coupe de haute qualité et entretenez-les régulièrement pour des résultats constants.
- Pratique de la configuration de la pièce:Consacrez du temps à maîtriser les techniques d’alignement et de serrage appropriées pour garantir la précision.
- Demander des conseils:Consultez des machinistes expérimentés ou des ressources en ligne pour obtenir des conseils et des astuces de dépannage.
En évitant ces erreurs courantes et en suivant ces conseils, les débutants peuvent améliorer leurs compétences en fraisage et obtenir de meilleurs résultats dans leurs projets.
Tendances émergentes dans la technologie de fraisage
Progrès dans le fraisage CNC 5 axes
Fraisage CNC 5 axes a révolutionné l'industrie manufacturière en offrant une précision et une flexibilité inégalées. Contrairement aux machines 3 axes traditionnelles, le fraisage 5 axes permet à l'outil de coupe de se déplacer simultanément sur cinq axes différents. Cette capacité permet aux fabricants de créer des géométries complexes, telles que des composants aérospatiaux complexes ou des implants médicaux, en une seule configuration. En réduisant le besoin de configurations multiples, le fraisage 5 axes permet non seulement de gagner du temps, mais aussi de minimiser les erreurs liées au repositionnement de la pièce. Les industries exigeant une haute précision, comme l'automobile et l'aérospatiale, ont adopté cette technologie pour produire des pièces aux tolérances plus strictes et aux finitions de surface supérieures. De plus, les progrès logiciels ont rendu la programmation des machines 5 axes plus conviviale, permettant aux opérateurs de simuler les opérations et d'optimiser les trajectoires d'outils avant le début de l'usinage.
Le rôle de l'automatisation dans le fraisage
L'automatisation est devenue un élément clé des technologies d'usinage modernes, simplifiant les opérations et augmentant la productivité. Les systèmes d'usinage automatisés intègrent robotique, capteurs et logiciels pour gérer des tâches telles que le changement d'outils, le chargement des pièces et les contrôles qualité. Ces systèmes réduisent l'intervention humaine, permettant aux machines de fonctionner en continu et efficacement, même en dehors des heures de travail. Par exemple, les bras robotisés peuvent charger et décharger les pièces avec précision, garantissant des résultats constants sur les grandes séries. L'automatisation améliore également la sécurité en minimisant les risques d'erreur humaine et d'accident. Les PME adoptent de plus en plus de solutions automatisées pour rester compétitives, car ces systèmes réduisent les coûts de main-d'œuvre et améliorent l'efficacité globale.
Pratiques de durabilité dans la minoterie
Le développement durable est devenu un enjeu crucial dans les technologies de fraisage, les fabricants adoptant des pratiques respectueuses de l'environnement pour réduire les déchets et la consommation d'énergie. L'une des principales tendances concerne l'utilisation d'outils de coupe avancés, conçus pour durer plus longtemps et être performants, réduisant ainsi la fréquence de remplacement des outils. De plus, de nombreuses entreprises recyclent désormais les copeaux métalliques et les liquides de refroidissement générés lors des opérations de fraisage, minimisant ainsi leur impact environnemental. Des machines CNC économes en énergie, équipées de capteurs intelligents, permettent de surveiller et d'optimiser la consommation d'énergie, réduisant ainsi encore l'empreinte carbone des processus de fabrication. Certains fabricants ont également commencé à utiliser des liquides de refroidissement et des lubrifiants biodégradables pour remplacer les produits traditionnels à base de pétrole, conformément aux objectifs mondiaux de développement durable.
Intégration des technologies intelligentes
L'intégration de technologies intelligentes, telles que l'IoT (Internet des objets) et l'IA (intelligence artificielle), a transformé l'usinage en un processus davantage axé sur les données. Les machines IoT collectent des données en temps réel sur des indicateurs de performance tels que la vitesse de broche, l'usure des outils et les niveaux de vibrations. Les opérateurs peuvent utiliser ces données pour anticiper les besoins de maintenance, optimiser les conditions de coupe et prévenir les temps d'arrêt. Des logiciels basés sur l'IA analysent des ensembles de données complexes pour recommander des ajustements des trajectoires d'outils ou des paramètres d'usinage, garantissant ainsi une qualité et une efficacité constantes. Ces technologies améliorent non seulement la productivité, mais aussi la durée de vie des équipements et des outils, ce qui en fait un investissement précieux pour les fabricants.
Techniques de fraisage hybride
Le fraisage hybride, qui combine les méthodes soustractives traditionnelles et la fabrication additive, représente une autre tendance prometteuse du secteur. Cette approche permet aux fabricants d'accumuler de la matière couche par couche, puis de l'usiner pour obtenir des dimensions et des finitions de surface précises. Les systèmes hybrides sont particulièrement utiles pour la réparation de composants de grande valeur, comme les aubes de turbine, en ajoutant de la matière uniquement là où c'est nécessaire. Cette méthode réduit le gaspillage de matière et raccourcit les cycles de production, la rendant ainsi à la fois rentable et durable.
En adoptant ces nouvelles tendances, les fabricants peuvent conserver une longueur d'avance sur un marché concurrentiel tout en répondant aux exigences de précision, d'efficacité et de durabilité. Ces innovations continuent de façonner l'avenir des technologies de fraisage, offrant de nouvelles possibilités aux industries du monde entier.
Questions fréquemment posées
Q : Quels sont les différents types d’opérations de fraisage ?
R : Les opérations de fraisage comprennent le fraisage lisse, le fraisage latéral, le fraisage vertical, le fraisage horizontal et le rainurage. Chaque opération répond à des besoins d'usinage spécifiques, utilisant des fraises et des techniques différentes pour éliminer efficacement la matière et obtenir les résultats souhaités.
Q : Quel est le rôle d’une fraise dans les opérations de fraisage ?
A: A fraise Enlève la matière de la pièce en la faisant tourner à grande vitesse. Différents types de fraises, telles que les fraises à queue, les fraises à surfacer et les fraises latérales, sont choisis en fonction de l'opération et de l'état de surface ou de la géométrie requis.
Q : Comment la technologie de fraisage CNC améliore-t-elle les opérations de fraisage ?
R : La technologie de fraisage CNC automatise l'usinage, garantissant précision et répétabilité. Elle prend en charge des tâches complexes, notamment le fraisage 5 axes, qui permet à la fraise d'aborder la pièce sous plusieurs angles, permettant ainsi des conceptions complexes et des tolérances strictes.
Q : Quelle est la différence entre le fraisage vertical et horizontal ?
R : Le fraisage vertical utilise une broche orientée verticalement, idéale pour des opérations telles que le surfaçage et le fraisage d'épaulements. Le fraisage horizontal, quant à lui, utilise une broche orientée horizontalement, ce qui le rend plus adapté au fraisage de brames, au fraisage latéral et à l'enlèvement de matière important.
Q : Pouvez-vous expliquer le concept de fraisage en groupe ?
R : Le fraisage en groupe utilise plusieurs fraises montées sur un même mandrin pour usiner plusieurs surfaces simultanément. Cette méthode améliore l'efficacité et réduit les délais de production, ce qui la rend idéale pour la production en grande série.
Q : Qu’est-ce que le fraisage à cheval et comment est-il réalisé ?
R : Le fraisage à cheval implique l'utilisation de deux fraises latérales montées de chaque côté de la pièce. Cette opération crée des surfaces planes et parallèles de chaque côté du composant, garantissant ainsi l'uniformité et la précision du produit final.
Q : Quelles sont les applications courantes du fraisage dans le secteur manufacturier ?
R : Le fraisage est largement utilisé en fabrication pour créer des formes, des rainures et des détails complexes sur les pièces. Ses applications incluent le fraisage d'engrenages, le filetage et le fraisage de profils, où la précision et la qualité des finitions de surface sont essentielles.
Q : Comment choisir la fraiseuse adaptée à mes opérations ?
R : Pour choisir la bonne fraiseuse, tenez compte du type d'opération, de la taille et du matériau de la pièce, ainsi que de la précision requise. Les machines manuelles sont idéales pour les petites tâches, tandis que les machines CNC sont plus adaptées aux opérations avancées, automatisées et de haute précision.
Conclusion
Les opérations de fraisage offrent des solutions polyvalentes pour la création de composants précis et complexes, avec des options allant des techniques de base comme le fraisage simple aux méthodes avancées comme le fraisage CNC 5 axes. En comprenant les différentes opérations et leurs applications, vous pourrez choisir la meilleure approche pour vos besoins de fabrication spécifiques. Prenez le temps d'explorer ces procédés et découvrez comment ils peuvent améliorer vos projets.
